Un schéma de plomberie fiable pour maîtriser débit, évacuations et entretien
Publié par : Blandine-Éloïse Carpentier-Durieu — Rédactrice spécialisée en bricolage

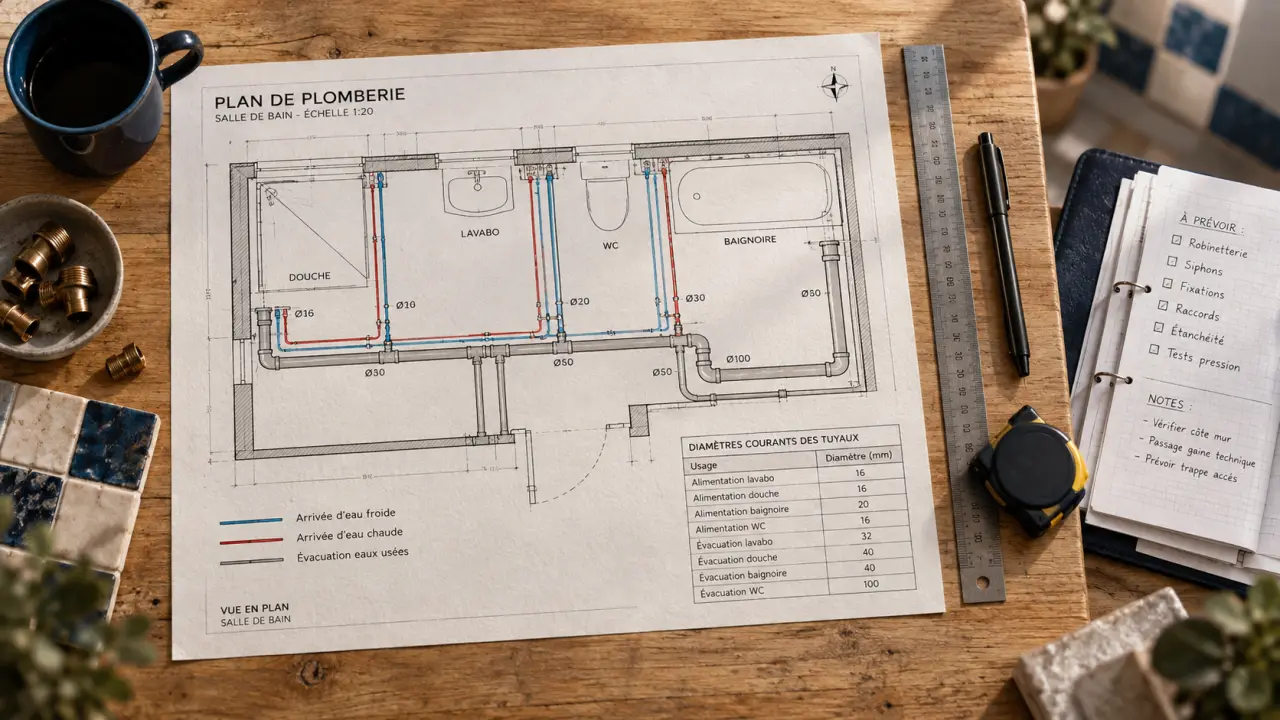

Un schéma de plomberie permet de visualiser les arrivées d’eau, les évacuations, les appareils sanitaires et les organes à entretenir avant le début des travaux. En construction comme en rénovation, un plan lisible limite les erreurs de tracé, les pertes de débit et les interventions coûteuses après la fermeture des cloisons.
Schéma de principe, plan de plomberie et plan d’exécution : ne pas les confondre
L’expression « schéma de plomberie » désigne plusieurs documents. Ils n’ont ni le même niveau de détail ni le même usage. Les distinguer dès le départ évite de produire un dessin esthétique, mais inutilisable sur le chantier.
- Le schéma de principe présente la logique générale du réseau : arrivée d’eau, production d’eau chaude, collecteurs, départs vers les équipements, évacuations et colonne de chute.
- Le plan de plomberie situe les canalisations et les appareils sur le plan du logement : cuisine, salle de bains, WC, buanderie et local technique.
- Le plan d’exécution détaille les parcours, les diamètres, les matériaux, les raccords, les altimétries, les pentes et les repères utiles à la réalisation.
Un plan de plomberie maison doit distinguer au minimum l’eau froide sanitaire, l’eau chaude sanitaire et les eaux usées. Les eaux vannes des toilettes peuvent être repérées séparément. Ajoutez une légende cohérente : une convention graphique stable est plus utile qu’un code couleur sophistiqué que personne ne comprend sur le chantier.
Les éléments qui doivent figurer sur le dessin
Placez d’abord les murs, les portes et les équipements. Représentez ensuite les lavabos, douches, baignoires, éviers, lave-linge, lave-vaisselle, toilettes, chauffe-eau, nourrices, vannes d’arrêt et points de raccordement. Les canalisations doivent porter un repère ou une annotation indiquant leur fonction, leur matériau et, lorsque le projet l’exige, leur diamètre.
Faites aussi apparaître les évacuations verticales, les collecteurs horizontaux et la ventilation des chutes. Les symboles de plomberie doivent rester homogènes sur l’ensemble du document. Cette règle facilite la lecture par le propriétaire, l’artisan et les autres intervenants.
Construire un plan cohérent pièce par pièce
La méthode la plus fiable consiste à partir des usages réels du logement, puis à rapprocher autant que possible les pièces d’eau. Une cuisine, une salle de bains et un WC regroupés autour d’une même zone technique réduisent la longueur des réseaux et simplifient les évacuations.
Commencer par les points fixes et les parcours courts
Positionnez d’abord le chauffe-eau ou le système de production d’eau chaude, le compteur ou l’arrivée d’eau, puis les appareils sanitaires. Tracez les alimentations depuis la distribution vers chaque point de puisage. Les tronçons d’eau chaude très longs augmentent le temps d’attente au robinet et les pertes de chaleur. Cette contrainte doit apparaître sur le dessin, pas après la pose.
Un réseau se lit aussi comme une succession de couches techniques dans les murs, les sols et les plafonds. Avant de valider un trajet, vérifiez ce qu’il croisera : isolation, structure, gaines électriques, évacuations existantes et trappes de visite. Un passage accessible peut sembler moins direct sur le plan, mais il évite qu’une vanne ou un raccord soit bloqué derrière une finition.
Cette lecture en coupe transforme le schéma en outil de maintenance. Elle aide à repérer les zones où une intervention sera possible et celles qui devront rester accessibles après la pose des revêtements.
Tracer les évacuations avant les alimentations
Les évacuations imposent souvent les contraintes les plus fortes, car elles doivent conserver une pente et rejoindre une chute ou un collecteur sans contre-pente. Dessinez leur trajet en premier et indiquez le sens d’écoulement. Prévoyez les siphons des appareils ainsi que la ventilation primaire de la chute pour limiter les risques de désiphonnage et de remontées d’odeurs.
Une évacuation qui paraît possible en vue de dessus peut devenir irréalisable si le niveau disponible dans le plafond ou la dalle est insuffisant. Le plan doit donc être vérifié dans les trois dimensions lorsque les parcours passent entre plusieurs niveaux ou croisent d’autres réseaux.
Diamètres, débit et matériaux : les repères techniques à inscrire
Le dimensionnement ne consiste pas à choisir le plus gros tuyau. Il dépend du nombre de points de puisage, de leur simultanéité, de la pression disponible, de la longueur des circuits et des pertes de charge provoquées par les coudes, les raccords et les rétrécissements. Les valeurs ci-dessous sont des repères de planification à faire confirmer pour l’installation concernée.
| Réseau ou équipement | Diamètre cité | Point d’attention sur le schéma |
|---|---|---|
| Alimentation en eau froide | 15 mm minimum | Repérer les départs, les vannes et les longueurs importantes |
| Alimentation en eau chaude | 16 mm minimum | Identifier la production et limiter les parcours inutiles |
| Évacuation de lavabo ou douche | 40 mm | Indiquer le sens d’écoulement et la pente |
| Évacuation de toilettes | 100 mm | Prévoir le raccordement à la chute et sa ventilation |
Un diamètre insuffisant peut réduire le confort d’utilisation, tandis qu’un réseau trop long augmente les pertes de charge. Le schéma doit donc permettre de relier chaque tronçon à son usage, à sa longueur et à son point de distribution. La pression disponible et le débit attendu restent à vérifier pour le projet réel.
Le cuivre, le PVC, le PER et le multicouche répondent à des usages différents. Le PVC est couramment représenté sur les évacuations. Le cuivre, le PER ou le multicouche peuvent composer les alimentations selon le projet. Inscrivez le matériau choisi sur les tronçons importants : cette information facilite les commandes, la compatibilité des raccords et les modifications ultérieures.
Les quatre contrôles avant travaux
- Débit et pression : contrôlez qu’un diamètre insuffisant ou un réseau trop long ne dégrade pas le confort d’utilisation.
- Évacuation : vérifiez la continuité des pentes, le raccordement des siphons et le cheminement vers la chute.
- Accessibilité : placez les vannes d’arrêt, le chauffe-eau et les raccords sensibles dans des zones inspectables.
- Sécurité et conformité : vérifiez la compatibilité des matériaux, les zones proches de l’électricité et les exigences applicables, notamment la NF DTU 60.1.
Quel logiciel choisir pour dessiner son schéma plomberie ?
Le choix de l’outil dépend surtout du niveau de précision attendu. Pour un relevé de rénovation ou un schéma de principe, un logiciel de DAO 2D suffit souvent. Pour coordonner des réseaux dans un volume complexe, vérifier les collisions ou préparer une maquette technique, la 3D et le BIM offrent une lecture plus complète.
- DAO 2D : adaptée au tracé, aux cotations, aux calques et à l’export de plans en PDF, DXF ou DWG. LibreCAD ou NanoCAD Free répondent à ce besoin de dessin technique.
- Modélisation 3D : utile pour visualiser les hauteurs, les gaines et les passages. FreeCAD peut convenir à une approche de modélisation.
- Bibliothèques de symboles : pratiques pour produire rapidement des plans lisibles avec sanitaires, vannes et raccords. EdrawMax ou MyDraw s’inscrivent dans cette logique.
- Dimensionnement et BIM : à privilégier lorsque les débits, les diamètres, les réseaux hydrauliques ou la coordination de plusieurs corps d’état doivent être étudiés. OVplan et FineSANI correspondent à des besoins plus techniques.
Avant de choisir, vérifiez la présence de calques, de symboles modifiables, d’annotations, d’un export partageable et d’un format récupérable par les autres intervenants. Les formats PDF, DXF et DWG peuvent servir à partager ou à reprendre le plan selon les outils utilisés.
Une version gratuite peut suffire pour apprendre ou réaliser un petit plan. Elle peut toutefois limiter les bibliothèques, les exports ou les fonctions de calcul. Le niveau de détail attendu doit donc guider le choix entre dessin 2D, modélisation 3D et solution BIM.
Quand confier la validation du schéma à un professionnel ?
Un particulier peut préparer un relevé précis et un schéma de principe. Ce document devient un support utile pour échanger avec un artisan. En revanche, une rénovation avec déplacement de chute, création d’une salle de bains à l’étage, modification importante des évacuations, production d’eau chaude complexe ou exigence de conformité mérite une validation professionnelle.
Le plombier ou le bureau d’études peut contrôler les diamètres, la pression, les pertes de charge, les pentes, la ventilation, les matériaux et les raccordements. Il peut aussi repérer les contraintes invisibles sur un plan : réservation insuffisante, incompatibilité avec une structure, risque de fuite difficile à détecter ou manque d’accès pour l’entretien.
Un schéma précis accélère le chiffrage et réduit les zones d’incertitude. Il ne remplace toutefois pas l’expertise nécessaire pour vérifier l’exécution, la conformité et le fonctionnement de l’installation.
