Phase, neutre et terre : 0 V, 2 V ou 100 V, ce que vos mesures révèlent

Dans une installation électrique, phase, neutre et terre ont chacun un rôle précis. Les confondre peut provoquer une panne, un déclenchement du différentiel ou un vrai risque pour les personnes. Comprendre leur fonction, savoir les reconnaître et interpréter une mesure de tension évite déjà beaucoup d’erreurs avant d’intervenir sur une prise, un luminaire ou un tableau.

Phase, neutre et terre : trois conducteurs, trois fonctions

Un circuit électrique domestique repose sur une idée simple : le courant arrive, alimente un appareil, puis repart. La sécurité dépend d’un troisième chemin prévu pour le défaut. C’est ce qui explique la présence de la phase, du neutre et de la terre.

La phase : le conducteur actif

La phase est le conducteur qui apporte la tension électrique à l’appareil. C’est le fil actif du circuit : lorsque l’interrupteur est fermé, elle permet d’alimenter une lampe, une prise, un radiateur ou un appareil électroménager. C’est aussi le conducteur le plus dangereux à toucher, car il présente un potentiel électrique par rapport au neutre et à la terre.

Dans une prise ou un boîtier, une erreur de raccordement sur la phase peut avoir des conséquences concrètes : appareil partiellement sous tension, interrupteur qui coupe le mauvais conducteur, dépannage plus difficile. C’est pourquoi, dans une installation ancienne, on ne se fie jamais seulement à la couleur d’un fil, on vérifie.

Le neutre : le retour du courant

Le neutre sert à fermer le circuit. Il ramène le courant après le passage dans l’appareil et permet donc la circulation électrique complète. Dans une installation correctement conçue, son potentiel est proche de celui de la terre, ce qui explique qu’on mesure normalement une tension très faible entre neutre et terre.

Le neutre n’est pas pour autant un fil sans risque. Un mauvais raccordement, une rupture de neutre ou un retour de tension peuvent créer des situations anormales. Avant toute intervention, la coupure au disjoncteur et la vérification d’absence de tension restent indispensables.

La terre : la protection des personnes

La terre est reliée au sol et sert de chemin de sécurité en cas de défaut d’isolement. Si une carcasse métallique d’appareil devient accidentellement sous tension, la terre permet au courant de défaut de s’évacuer et favorise le déclenchement de la protection, notamment du différentiel 30 mA.

Sans terre efficace, un appareil peut fonctionner normalement tout en devenant dangereux. C’est ce qui rend les défauts de terre trompeurs : l’éclairage s’allume, le lave-linge démarre, l’ordinateur charge, mais la protection des personnes n’est plus assurée correctement.

Reconnaître les fils sans se fier aveuglément aux couleurs

Les couleurs normalisées aident à identifier les conducteurs, mais elles ne remplacent pas une mesure. Dans le neuf ou une installation récente, elles sont généralement fiables. Dans l’ancien, après plusieurs rénovations ou bricolages successifs, il faut rester prudent.

Conducteur	Couleur habituelle	Rôle principal
Phase	Noir, marron ou rouge	Apporte le courant à l’appareil
Neutre	Bleu	Ferme le circuit et ramène le courant
Terre	Vert et jaune	Protège les personnes en cas de défaut

Dans une prise de courant

Sur une prise classique, la terre est facile à repérer grâce à ses contacts de protection. La phase et le neutre sont raccordés sur les deux bornes principales. Certaines conventions placent la phase d’un côté et le neutre de l’autre, mais cette position ne suffit pas à elle seule : selon les habitudes de câblage, les rénovations ou les erreurs passées, les conducteurs peuvent être inversés.

Le bon réflexe consiste à croiser les indices : observation du câblage, âge de l’installation, type d’appareil raccordé et résultat au multimètre. La couleur, l’emplacement et la mesure se complètent. Pris séparément, chacun peut tromper ; ensemble, ils donnent une lecture plus fiable du circuit.

Mesurer les tensions : méthode simple et interprétation

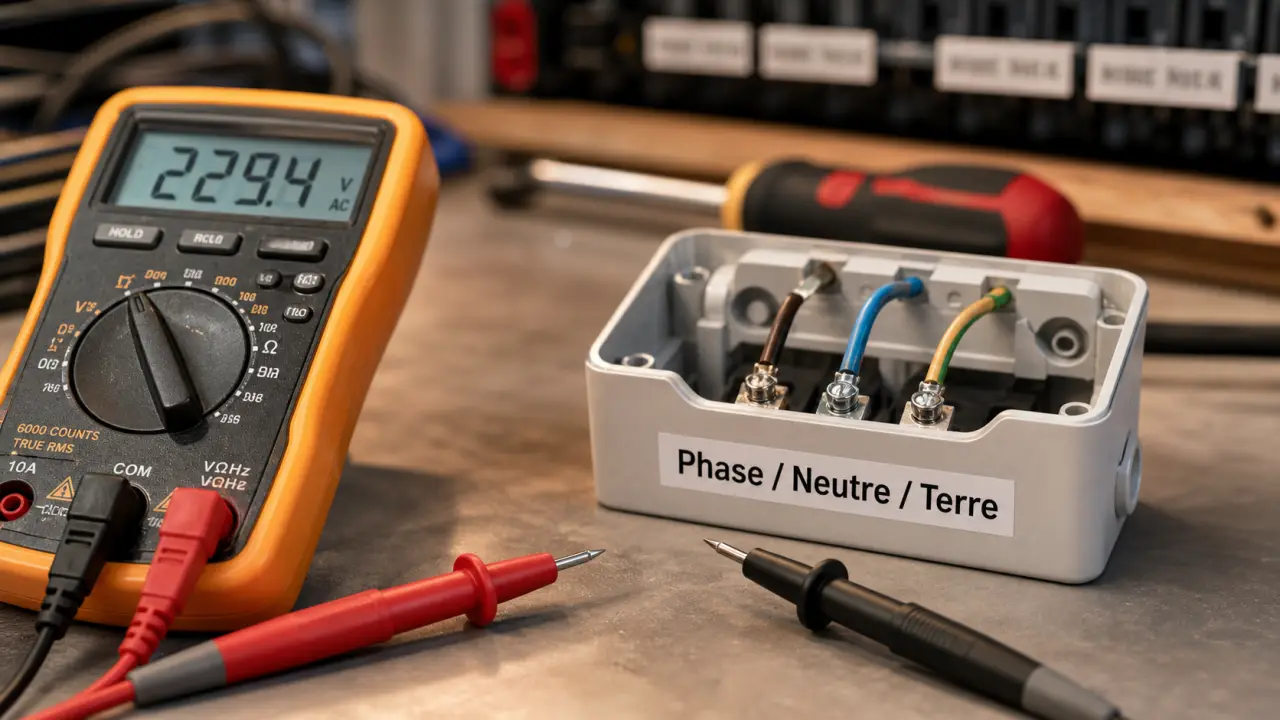

Pour contrôler une prise ou diagnostiquer une anomalie, le multimètre est l’outil de base. Il doit être réglé sur la mesure de tension alternative, avec un calibre supérieur à 240 V. Si vous n’êtes pas à l’aise avec cet outil, mieux vaut ne pas improviser : une mauvaise manipulation peut être dangereuse.

Les mesures à effectuer

Sur une prise alimentée, trois mesures sont utiles : entre phase et neutre, entre phase et terre, puis entre neutre et terre. Les pointes de touche doivent être tenues par leur partie isolée, sans contact avec le métal. La mesure se fait sans démonter inutilement les conducteurs si l’accès par la prise suffit.

Phase-neutre : la mesure indique la tension d’alimentation du circuit ; phase-terre : une valeur cohérente confirme généralement que la terre est présente comme référence de sécurité ; neutre-terre : la valeur attendue est proche de 0 V dans une installation saine.

Comprendre les valeurs entre neutre et terre

La tension entre neutre et terre est souvent celle qui inquiète le plus, car elle semble anormale dès qu’elle n’est pas nulle. En principe, on attend 0 V entre terre et neutre. Une mesure autour de 2 V justifie déjà une vérification, surtout si elle apparaît sur plusieurs prises ou s’accompagne de déclenchements. Une valeur de 100 V doit être considérée comme un signal fort de terre défectueuse ou de défaut sérieux.

Des cas intermédiaires existent : une tension observée de 35-37 V, comme dans un cas de diagnostic, ne doit pas être écartée trop vite. Elle peut révéler un défaut de raccordement, une terre absente, un conducteur coupé, une tension induite ou un problème plus complexe dans l’installation. L’essentiel est de ne pas conclure trop vite : on compare plusieurs prises, on vérifie le tableau et, au moindre doute, on fait intervenir un électricien.

Risques d’un mauvais raccordement et protections à connaître

Une inversion ou une absence de conducteur ne produit pas toujours une panne visible. C’est ce qui rend le sujet délicat : l’installation peut sembler fonctionner tout en étant moins sûre. Le risque principal concerne l’électrocution, mais il existe aussi des conséquences sur les appareils et sur la stabilité du réseau intérieur.

Quand la phase et le neutre sont mal gérés

Une inversion phase-neutre n’empêche pas forcément un appareil de fonctionner. En revanche, elle peut rendre certaines interventions plus dangereuses, notamment sur un luminaire ou un interrupteur. Si l’interrupteur coupe le neutre au lieu de couper la phase, une partie du circuit peut rester sous tension même lorsque la lampe est éteinte.

Sur des équipements sensibles, un mauvais repérage peut aussi compliquer les diagnostics : déclenchements aléatoires, voyant qui reste faiblement allumé, comportement étrange après remplacement d’un appareillage. Ce ne sont pas toujours des preuves d’un défaut phase-neutre, mais ce sont des indices à croiser avec des mesures.

Quand la terre est absente ou inefficace

La terre devient essentielle dès qu’un appareil présente une enveloppe métallique ou un risque de défaut d’isolement. Si elle est coupée, mal raccordée ou trop résistante, le courant de défaut peut ne pas s’évacuer correctement. Le différentiel 30 mA joue un rôle de protection, mais il ne doit pas servir d’alibi pour négliger la continuité de terre.

Les signes d’alerte peuvent être discrets : petite sensation de picotement sur un appareil, déclenchement du différentiel, tension neutre-terre inhabituelle, prise ancienne sans contact de terre, rallonge usée. Dans ces situations, il faut éviter les réparations approximatives, surtout dans les pièces humides ou avec de gros appareils électroménagers.

Que faire en cas d’anomalie ou de doute sur l’installation ?

Face à une mesure étrange, la bonne démarche consiste à isoler le problème sans prendre de risque. On ne remplace pas un fil au hasard, on ne relie jamais neutre et terre dans une prise, et on ne supprime pas un déclenchement différentiel pour “retrouver le courant”.

Symptôme	Cause possible	Action prudente
Tension neutre-terre proche de 0 V	Situation généralement normale	Contrôler si un autre symptôme apparaît
Environ 2 V entre neutre et terre	Déséquilibre ou défaut à surveiller	Vérifier plusieurs prises et le tableau
35-37 V entre neutre et terre	Défaut de terre, tension induite ou raccordement douteux	Arrêter les essais hasardeux et demander un diagnostic
Environ 100 V entre neutre et terre	Terre probablement défectueuse ou anomalie sérieuse	Faire intervenir rapidement un professionnel
Différentiel 30 mA qui déclenche	Fuite de courant ou défaut d’isolement	Débrancher les appareils puis identifier le circuit concerné

Avant toute intervention, coupez le circuit concerné au tableau, vérifiez l’absence de tension et utilisez du matériel adapté. Pour un simple remplacement d’ampoule, la prudence reste nécessaire ; pour une prise, un tableau, une terre douteuse ou une tension anormale, le recours à un électricien est la décision la plus sûre.

Retenez surtout la logique d’ensemble : la phase alimente, le neutre referme le circuit, la terre protège. Une installation fiable n’est pas seulement une installation qui “marche”, c’est une installation où ces trois conducteurs sont correctement identifiés, raccordés et contrôlés.
