Comprendre l’intérieur d’un mécanisme de poignée de porte aide à diagnostiquer les pannes sans faire appel à un professionnel. Que vous soyez face à une béquille qui pend ou que vous souhaitiez anticiper l’usure de votre quincaillerie, décortiquer ce qui se cache sous la plaque est la première étape d’un dépannage réussi. Une poignée de porte n’est pas un simple bloc métallique, mais un assemblage précis de composants mécaniques transformant un mouvement de rotation en une translation du pêne.

Table des matières

L’anatomie interne : quels sont les composants d’une poignée ?

Pour intervenir efficacement, il faut identifier chaque pièce. L’ensemble manipulé quotidiennement s’appelle techniquement la garniture. À l’intérieur, le mécanisme repose sur une architecture rigoureuse.

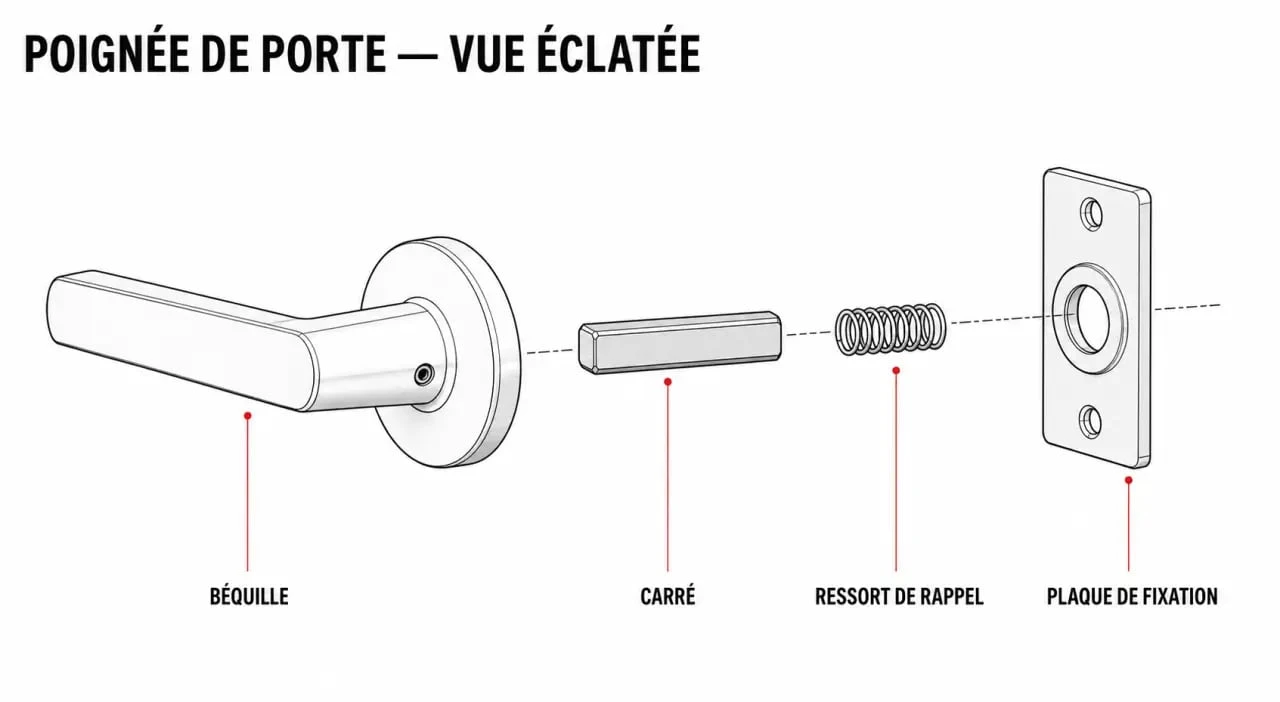

Schéma des composants internes d'un mécanisme de poignée de porte — Schéma des composants internes d’un mécanisme de poignée de porte

La béquille et le carré de porte

La béquille est la partie mobile saisie par la main. Elle est reliée à sa jumelle de l’autre côté de la porte par le carré, une tige métallique qui traverse la serrure de part en part. Ce carré transmet la force exercée sur la poignée au mécanisme pour rétracter le pêne demi-tour. Si le carré est trop court, la poignée tourne dans le vide. S’il est trop long, il bloque le mécanisme contre la plaque.

Le ressort de rappel : le cœur du mouvement

Situé dans la rosace ou derrière la plaque, le ressort de rappel ramène la béquille à sa position horizontale après chaque utilisation. Sans lui, la poignée reste baissée sous l’effet de la gravité. Avec le temps, ce ressort se détend ou casse, ce qui explique l’aspect mou d’une poignée usagée.

La portée et le col de la béquille

Le col est la partie cylindrique de la poignée insérée dans la plaque. La portée correspond à la surface de contact entre ce col et le palier de la plaque. Un ajustement précis garantit une rotation fluide, sans frottements métalliques. Si vous entendez un grincement, le manque de lubrification se situe généralement à ce niveau.

Fonctionnement du mécanisme et pannes fréquentes

Le système fonctionne comme un engrenage de forces physiques. Lorsque vous abaissez la béquille, vous initiez une séquence mécanique où chaque pièce dépend de la précision de la précédente. Si une vis de fixation ou un ressort sort de son logement, la cinématique s’enraye. Une petite défaillance invisible finit par provoquer un blocage total.

La fluidité ressentie dans la paume dépend d’un équilibre fragile. Un millimètre de jeu dans le carré de porte use prématurément le logement du ressort. Un simple resserrage de la vis pointeau, située sous la béquille, suffit souvent à stabiliser le système avant que l’usure ne devienne irréversible.

Tableau de diagnostic : identifier les pannes courantes

Ce tableau récapitule les dysfonctionnements les plus fréquents liés au mécanisme interne et les composants à vérifier en priorité.

Symptôme constaté	Composant interne en cause	Action corrective
La poignée ne remonte plus	Ressort de rappel cassé ou délogé	Remplacer le ressort ou l’ensemble de la poignée
La poignée a du jeu latéral	Vis pointeau desserrée ou carré usé	Resserrer la vis pointeau ou changer le carré
Rotation difficile ou bloquée	Frottement de la portée ou débris	Nettoyer et lubrifier le col et la portée
La poignée tourne dans le vide	Carré trop court ou désolidarisé	Vérifier la longueur du carré et sa fixation

Lexique technique pour choisir ses pièces

Le vocabulaire technique aide à communiquer avec un vendeur ou un serrurier lors du remplacement d’une pièce. Voici les termes indispensables :

Entraxe : distance entre le centre du trou de la poignée et le centre du trou de la clé ou du cylindre. Rosace : petite plaque ronde ou carrée entourant la base de la béquille. Fouillot : pièce métallique percée d’un trou carré, située dans le boîtier de la serrure, recevant le carré de la poignée. Vis pointeau : petite vis sans tête qui solidarise la béquille à la tige transversale. Saillie : distance entre la surface de la porte et l’extrémité de la poignée, critère essentiel pour les portes coulissantes.

Conseils pour l’entretien et le remplacement

Pour prolonger la vie du mécanisme, un entretien annuel est recommandé. Démontez les plaques pour aspirer les poussières métalliques accumulées par l’érosion naturelle des pièces. L’application d’un lubrifiant sec au graphite sur le ressort et la portée garantit un fonctionnement silencieux, contrairement à une huile grasse qui retient la poussière.

Lors du remplacement, ne vous fiez pas uniquement à l’esthétique. Mesurez précisément l’épaisseur de votre porte. Un mécanisme conçu pour une porte standard de 40 mm ne fonctionne pas correctement sur une porte plus fine ou plus épaisse sans un carré adapté. Si votre porte possède une serrure à relevage de béquille, privilégiez des modèles équipés de ressorts de rappel renforcés, car ces mécanismes subissent des tensions supérieures aux portes intérieures classiques.
